Stamping/ Stacking Robot SDCX RMD-300/200/160/120/35/08/110/20/50
ቴክኒካዊ መለኪያዎች
| ሞዴል ቁጥር. | የነፃነት ደረጃ | የመንዳት ሁነታ | ጭነት (ኪ.ጂ.) | ተደጋጋሚ አቀማመጥ ትክክለኛነት (ሚሜ) | የእንቅስቃሴ ክልል (°) | ከፍተኛው ፍጥነት (°/ሰ) | የሚፈቀደው የእጅ አንጓ መጨናነቅ (ኪ.ግ. ሚ2) | ክብ ምት (ዑደት/ሰዓት) | የእንቅስቃሴ ራዲየስ (ሚሜ) | የአካባቢ ክብደት (ኪግ) | ||||||
| J1 | J2 | J3 | J4 | J1 | J2 | J3 | J4 | |||||||||
| SDCX-RMD300 | 4 | የ AC servo ድራይቭ | 300 | ± 0.5 | ± 180 | ± +100 ~ -44 | ± +121~-15 | ± 360 | 85 | 90 | 100 | 190 | 134 | 1000③ | 3150 | 1500 |
| SDCX-RMD200 | 4 | የ AC servo ድራይቭ | 200 | ±0.3 | ± 180 | ± +100 ~ -44 | ± +121~-15 | ± 360 | 105 | 107 | 114 | 242 | 78 | 1300③ | 3150 | 1500 |
| SDCX-RMD160 | 4 | የ AC servo ድራይቭ | 160 | ±0.3 | ± 180 | ± +100 ~ -44 | ± +121~-15 | ± 360 | 123 | 123 | 128 | 300 | 78 | 1500③ | 3150 | 1500 |
| SDCX-RMD120 | 4 | የ AC servo ድራይቭ | 120 | ±0.3 | ± 180 | ± +100 ~ -44 | ± +121~-15 | ± 360 | 128 | 126 | 135 | 300 | 78 | 1560③ | 3150 | 1500 |
| SDCX-RMD50 | 4 | የ AC servo ድራይቭ | 50 | ±0.2 | ± 178 | ± +90 ~ -40 | ± +65~-78 | ± 360 | 171 | 171 | 171 | 222 | 4.5 | 1700② | 2040 | 660 |
| SDCX-RMD20 | 4 | የ AC servo ድራይቭ | 20 | ± 0.08 | ± 1170 | ± +115~-25 | ± + 70 ~ -90 | ± 360 | 170 | 170 | 185 | 330 | 0.51 | በ1780 ዓ.ም① | በ1720 ዓ.ም | 256 |
| SDCX-RMD08 | 4 | የ AC servo ድራይቭ | 8 | ± 0.08 | ± 170 | ± +90 ~ -40 | ± +68 ~ -90 | ± 360 | 251 | 195 | 195 | 367.5 | 0.25 | 1800① | 1433 | 180 |
አስተያየቶች፡-
① የሙከራ ትራክ 150mm ቁመት እና 1000mm ስፋት ነው, እና ትክክለኛ ዑደት ጊዜ ትክክለኛ የስራ ሁኔታዎች ተጽዕኖ ነው;
② የሙከራ ትራክ 200mm ቁመት እና 1000mm ስፋት ነው, እና ትክክለኛ ዑደት ጊዜ ትክክለኛ የስራ ሁኔታዎች ተጽዕኖ;
③ የሙከራ ትራክ 400mm ቁመት እና 2000mm ስፋት ነው, እና ትክክለኛ ዑደት ጊዜ ትክክለኛ የስራ ሁኔታዎች ተጽዕኖ;
ተቀጣጣይ, ፈንጂ እና የሚበላሹ ጋዞች እና ፈሳሾች ጋር ያለውን ግንኙነት ያስወግዱ;በውሃ, በዘይት እና በአቧራ እንዳይረጩ ያድርጉ;ከኤሌክትሪክ የድምፅ ምንጮች (ፕላዝማ) ይራቁ
የእንቅስቃሴ ክልል

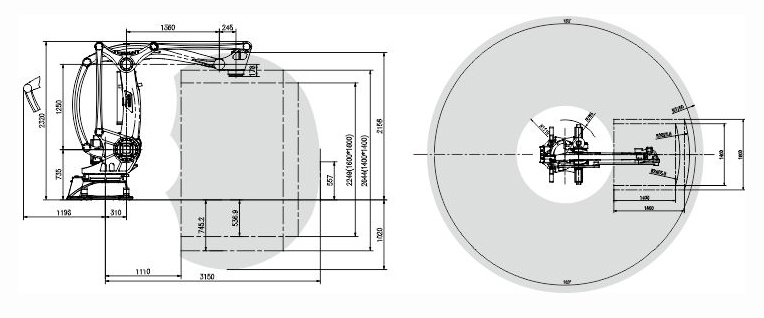

የእንቅስቃሴ ክልል ሴራ ለኤስዲሲኤክስ-RMD300/200/160/120

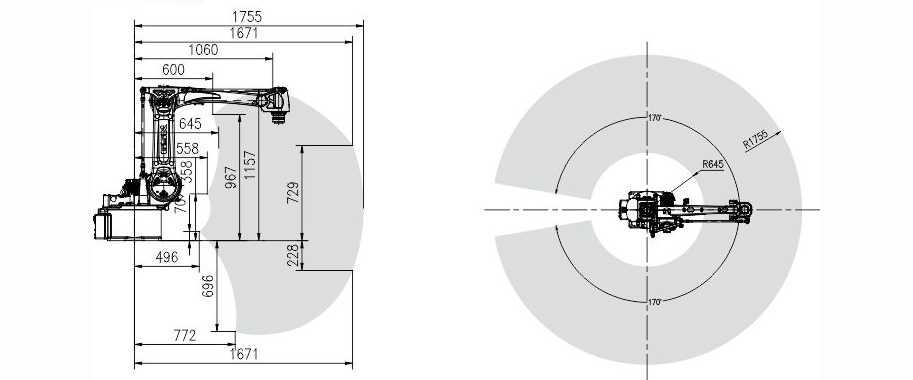

ለ SDCX-RMD20 የእንቅስቃሴ ክልል ሴራ

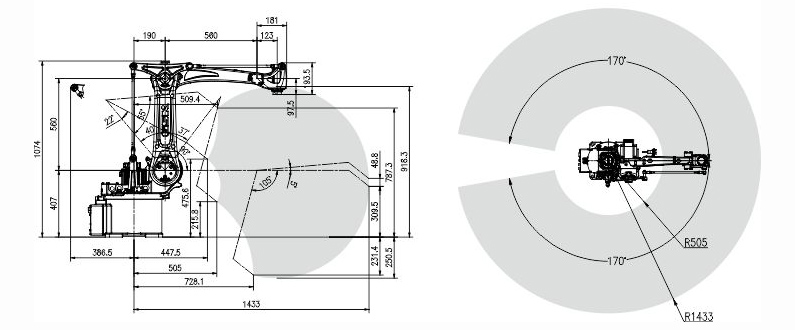

የእንቅስቃሴ ክልል ሴራ ለኤስዲሲኤክስ-RMD08

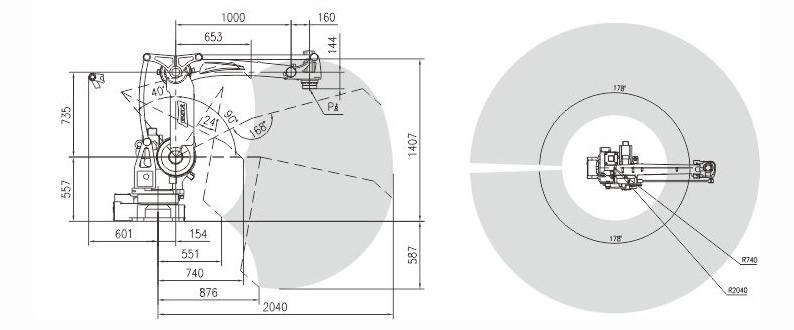

ለ SDCX-RMD50 የእንቅስቃሴ ክልል ሴራ
የምርት መተግበሪያ ማሳያ
መፍትሄዎች
የአረብ ብረት ጥቅል አያያዝ ፕሮጀክት ቴክኒካዊ እቅድ
